LESEI碟形弹簧组合 – 设计您的堆栈

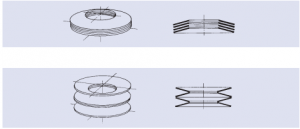

 顶部：平行碟形弹簧堆叠。底部：系列碟形弹簧堆。

LESEI碟形弹簧用作模块化组件。一组朝向相同方式堆叠的单个碟形弹簧称为平行弹簧堆叠。一组朝向交替方式堆叠的单个碟形弹簧称为串联弹簧堆叠。碟形弹簧可以以多种不同的方式组合，以并联、串联或两者的组合形成堆叠。在平行弹簧堆中，叠层的挠度等于单个弹簧的挠度。给定挠度下的载荷与堆叠中单个弹簧的数量成正比。在串联弹簧堆栈中，堆栈的挠度是各个弹簧挠度的总和。堆栈的负载等于单个弹簧上的负载。

通过使用具有不同数量的碟形弹簧组合的平行堆叠来产生复合串联堆栈（高摩擦）或由不同厚度和总高度的单个碟形弹簧组成的串联堆栈（低摩擦），可以获得渐进式特征载荷曲线。实现进展是因为较弱的堆栈 - 或较弱的弹簧 - 被抵消，因此在到达平坦位置或偏转限制器后不再有助于堆栈的压缩。

在设计碟形弹簧组时应考虑以下准则：

• 如果单个弹簧的挠度不足，则使用串联堆叠的单个弹簧。

• 如果必须在有限的安装空间内获得高负载，则使用平行堆叠的单个弹簧。

• 较大的弹簧直径可实现较低的总高度。

• 通常，平行堆叠的弹簧不应超过 4 个，因为由于摩擦，计算和测量的特性载荷曲线之间的差异会随着多个碟形弹簧数量的增加而增加。

串联和并联碟形弹簧组都应引导。这是通过棒、套筒、自定心装置或硬化线段完成的。内部和外部导轨应在整个长度上抛光，并硬化至至少 55 HRC。在纯静态或很少交变载荷的情况下，可以使用未硬化的导向元件。在LESEI碟形弹簧堆中，可以通过内径或外径施加载荷。如果通过内径施加负载，则接触压力会更高。

内部和外部导轨需要在弹簧组和导向元件之间留出一些间隙。这为润滑剂的位移留了足够的空间，同时确保正确的引导。
